一、什么是旋片真空泵

旋片真空泵是真空技術中最基本的真空獲得設備之一，多為中小型泵，有單級和雙級兩種，既可以單獨使用，也可以作為其它高真空泵或超高真空泵的前級泵，一般用于抽除密封容器中的干燥氣體，若附有氣鎮裝置，還可以抽除一定量的可凝性氣體。但它不適于抽除含氧過高的，對金屬有腐蝕性的、對泵油會起化學反應以及含有顆粒塵埃的氣體。

二、旋片真空泵的適用范圍

旋片真空泵廣泛應用于冶金、機械、軍工、電子、化工、輕工、石油及醫藥等生產和科研部門，其適用范圍主要是：

1、氣體類型：常溫無其它混合物的清潔干燥空氣，不含其它粉塵及水分的空氣。

2、工作要求：進口壓強在大于6500Pa時連續工作時間，不得超過3分鐘以免噴油引起泵損；進口壓強在小于1330pa的條件下，允許長時期連續工作。

3、環境溫度：旋片真空泵一般在不低于5℃的室溫及不高于90%的相對濕度的環境內使用。

三、旋片真空泵結構是怎樣的

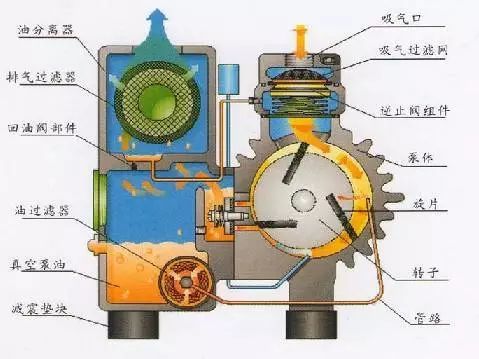

旋片真空泵由泵體、轉子、旋片、端蓋、彈簧等組成，在旋片泵的腔內偏心地安裝一個轉子，轉子外圓與泵腔內表面相切（二者有很小的間隙），轉子槽內裝有帶彈簧的二個旋片。旋轉時，靠離心力和彈簧的張力使旋片頂端與泵腔的內壁保持接觸，轉子旋轉帶動旋片沿泵腔內壁滑動。

四、旋片真空泵工作原理及工作過程

旋片真空泵的工作原理是利用轉子旋轉，旋片在轉子槽中隨離心力和定子內表面形狀出進產生容積變化，從而排出氣體抽真空，具體的工作過程如下：

旋片泵的旋片把轉子、泵腔和兩個端蓋所圍成的月牙形空間分隔成A、B、C三部分，當轉子旋轉時，與吸氣口相通的空間A的容積是逐漸增大的，正處于吸氣過程；而與排氣口相通的空間C的容積是逐漸縮小的，正處于排氣過程；居中的空間B的容積也是逐漸減小的，正處于壓縮過程。

由于空間A的容積是逐漸增大，氣體壓強降低，泵的入口處外部氣體壓強大于空間A內的壓強，因此將氣體吸入；當空間A與吸氣口隔絕時，即轉至空間B的位置，氣體開始被壓縮，容積逐漸縮小，最后與排氣口相通。當被壓縮氣體超過排氣壓強時，排氣閥被壓縮氣體推開，氣體穿過油箱內的油層排至大氣中。

通過真空泵的連續運轉，達到連續抽氣的目的。
